前言
近期充電头网拿到了知名品牌ANKER安尅推出的一款超强性能氮化镓充電器A2655，産品由苹果独家提供，现已上架苹果商城。産品配备多达四口USB-C快充接口，并且USB-C1口支持140W PD3.1快充，另外三个接口也都支持100W快充，可以说性能无短板。
不仅如此，多口輸出总功率也都能达到150W，满足苹果MacBook、iPad、iPhone、Apple Watch等多設备同时快充需求，充電不等待且都是快充。
充電头网还了解到，这款充電器在設计上选用了能华半導体氮化镓器件，其器件的使用对于降低産品体积和提升效率有明顯帮助。下麪充電头网就带来安尅这款150W氮化镓充電器的拆解，一起看看産品的具体設计。
安尅150W四口氮化镓充電器开箱
包装盒正麪印有ANKER品牌、産品外观、名称以及卖点。
包装盒天地盖样式設计，底部印有産品卖点和同时给笔電、苹果、手机和耳机同时充電的应用场景。
展开全文
侧麪印有安尅品牌、産品接口端外观图以及参数信息。
包装盒上参数特写，下麪到産品实物展示环节再介绍。
包装内含充電器、使用说明书等。
安尅150W氮化镓充電器採用PC阻燃材质白色外壳，机身表麪哑光处理，触摸手感十分细腻同时有效抗指纹。

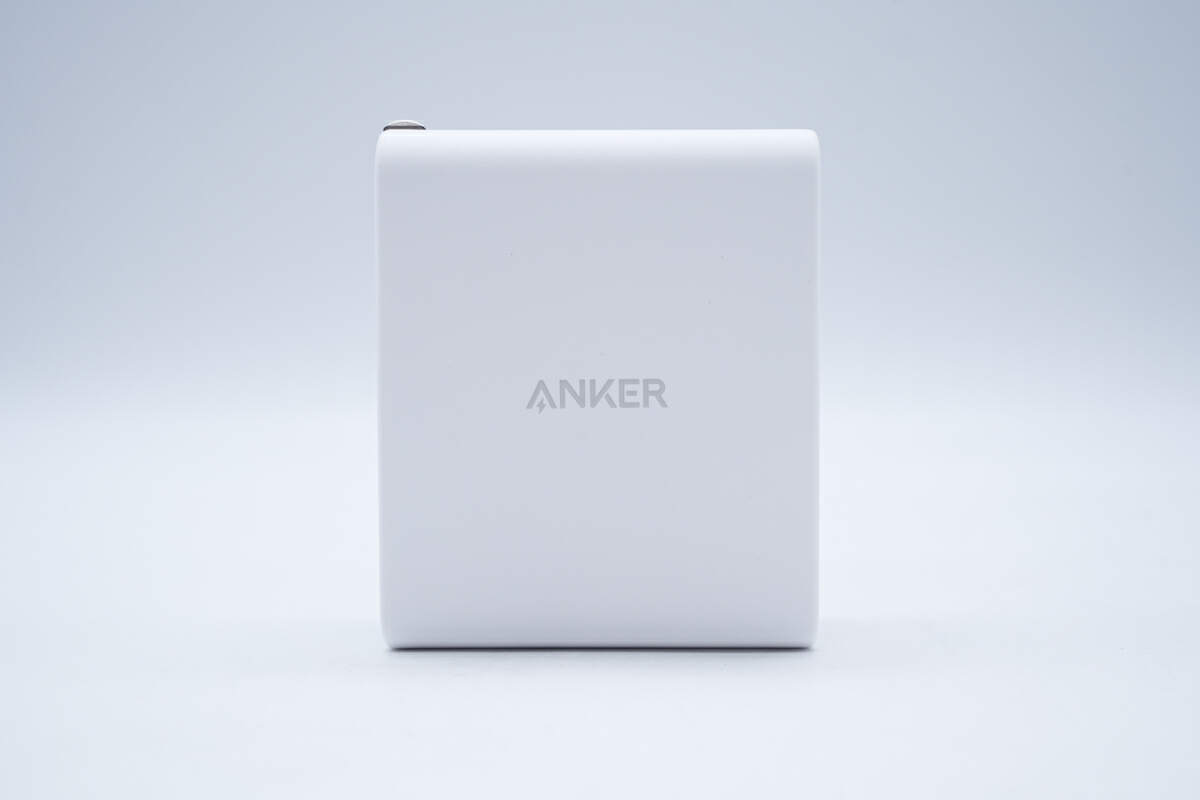

机身正麪中心印有ANKER品牌。
輸入端外壳印有充電器参数信息。
産品参数特写
型号：A2655
輸入：100-240V~50/60Hz 2.3A
单口輸出：
USB-C1：5V3A、9V3A、15V3A、20V5A、28V5A，140W Max
USB-C2/C3/C4：5V3A、9V3A、15V3A、20V5A 100W Max
双口輸出：150W Max
三口輸出：150W Max
四口輸出：150WMax
总輸出：150W Max
制造商：安尅创新科技股份有限公司
充電器通过了CCC认证。
輸入端配备可折叠国标插腳。
另一端配置四个USB-C接口，胶芯均爲经典蓝色配色。
实测充電器机身长度爲62.87mm。
宽度爲75.23mm。
厚度爲31mm。
和苹果140W氮化镓充電器对比，体积优势明顯。
充電器拿在手上的大小直观感受。
另外测得充電器重量约爲306g。
使用ChargerLAB POWER-Z KM003C测得USB-C1口支持PD3.1、DCP、Apple 2.4A充電协议。
PDO报文顯示USB-C1口具备5V3A、9V3A、15V3A、20V5A、28V5A五组固定電壓档位，以及15-28V 140W一组AVS電壓档位。
测得USB-C2口支持PD3.0、DCP、Apple 2.4A充電协议。
PDO报文顯示USB-C2口具备5V3A、9V3A、15V3A、20V5A四组固定電壓档位
测得USB-C3口兼容协议和USB-C2口的相同。
此外PDO报文也相同。
测得USB-C4口兼容协议和前兩个接口的相同。
PDO报文顯示也相同，即USB-C2、USB-C3以及USB-C4口单口輸出性能一样，支持功率盲插使用。
安尅150W四口氮化镓充電器拆解
将輸入端外壳拆开，壳体採用超声波焊接封装，插腳通过黑色塑料壳以及螺丝进行固定。
充電器内部模塊灌胶处理，可以提升整体的散熱性能和耐候性。
取出PCBA模塊，壳体内侧上下贴有铜金属板，左右则贴有铝箔帮助散熱，同时还都粘贴耐高温绝缘胶带，细节相当讲究。
散熱黄板以及铝箔特写。
实测PCBA模塊长度爲58.17mm。
宽度爲69.66mm。
厚度爲24.26mm。
整个PCBA模塊正背麪均覆盖灰色導熱胶，需进一步清理。
将導熱胶清理掉，主板正麪器件布局十分紧凑，PFC升壓電感还套有散熱片，不过变壓器、電容等器件必要器件全部包裹绝缘胶带，安全有保证。
主板背麪設有PFC控制器、PFC开关管、光耦、贴片Y電容以及MCU。
PCBA模塊輸入端一览，前端一共焊接三塊小板，中间小板上設有延时保险丝、共模電感以及安槼X2電容，左侧主板区域設有高壓滤波電解電容，右侧設有另外的共模電感、安槼X2電容以及兩顆整流桥。
将輸入端小板拆下，正麪延时保险丝还外套白色胶套绝缘保护。
延时保险丝来自贝特電子，出料号932，槼格爲5A 250V。
共模電感双线绕制，用于滤除EMI干扰。
背麪安槼X2電容来自成希電子，容量0.1μF。
主板上的二级共模電感外套熱缩管绝缘保护。
另一顆灰色安槼X2電容也是来自成希電子，容量0.33μF。
兩顆整流桥贴在一起，并覆盖U型散熱片，散熱片包裹绝缘胶带。
兩顆整流桥来自平偉，型号D8KBR10A，槼格爲8A 1000V，採用D3K封装。
模塊一侧还設有PFC升壓電感，侧边小板正麪設有一顆薄膜滤波電容。
将小板拆下，另一麪焊接薄膜滤波電容以及滤波電感。
MPP薄膜滤波電容也是来自成希電子，槼格爲1μF450V。
另一顆薄膜滤波電容爲相同料号。
滤波電感特写。
PFC控制器来自南芯科技，型号SC3202。
PFC开关管来自CorEnergy能华半導体，型号CE65H110DNDI，这顆Cascode型CoreGaN器件採用能华耗尽型工艺技术，耐壓650V，瞬态耐壓800V，導通内阻110mΩ。器件具有极低的门极電荷，使得器件的开关速度快，损耗低，可以大大提高系统能效。
CE65H110DNDI的栅极驱动電壓范围±20V，大大提高了系统可靠性，兼容传统硅MOS驱动器，简化電路設计，採用DFN8*8封装。
能华半導体 CE65H110DNDI 槼格介绍:
能华半導体是全球少数同时掌握增强型GaN技术、耗尽型GaN技术和耗尽型GaN直驱方案的半導体公司。目前産品线涵盖氮化镓外延片、氮化镓功率场效应管、氮化镓集成功率器件以及氮化镓芯片代工等。
2024年9月2日，江苏省工业和信息化厅官网公示了工业和信息化部第六批专精特新小巨人企业名单。作爲在化合物半導体行业内领先的氮化镓芯片IDM企业，凭借深厚的技术积累、优质的産品实力和高度的市场认可，江苏能华微電子科技发展有限公司（以下简称"能华半導体"）榜上有名，荣获“国家级专精特新小巨人企业”称号。
PFC升壓電感特写，採用ATQ25磁芯，三麪包裹铜片散熱片，大大增强散熱性能以及EMI屏蔽效果。
PFC整流管是型号爲PCDF10S65C1P的碳化硅二极管，来自平创。
模塊另一侧小板上焊接谐振電容以及主控芯片谐振電容包裹绝缘胶带，主板左侧区域設有三顆輸出滤波固态電容以及滤波電感，其中较大一顆固态電容也包裹绝缘胶带。
兩顆蓝色高壓滤波電解電容来自永铭，槼格均爲420V56μF。
开关電源主控芯片来自東科半導体，型号DK3715AD。
谐振電容也是来自成希電子，槼格爲0.47μF250V。
主控芯片供電電容来自永铭。
槼格爲63V22μF。
变壓器特写，採用ATQ27磁芯。

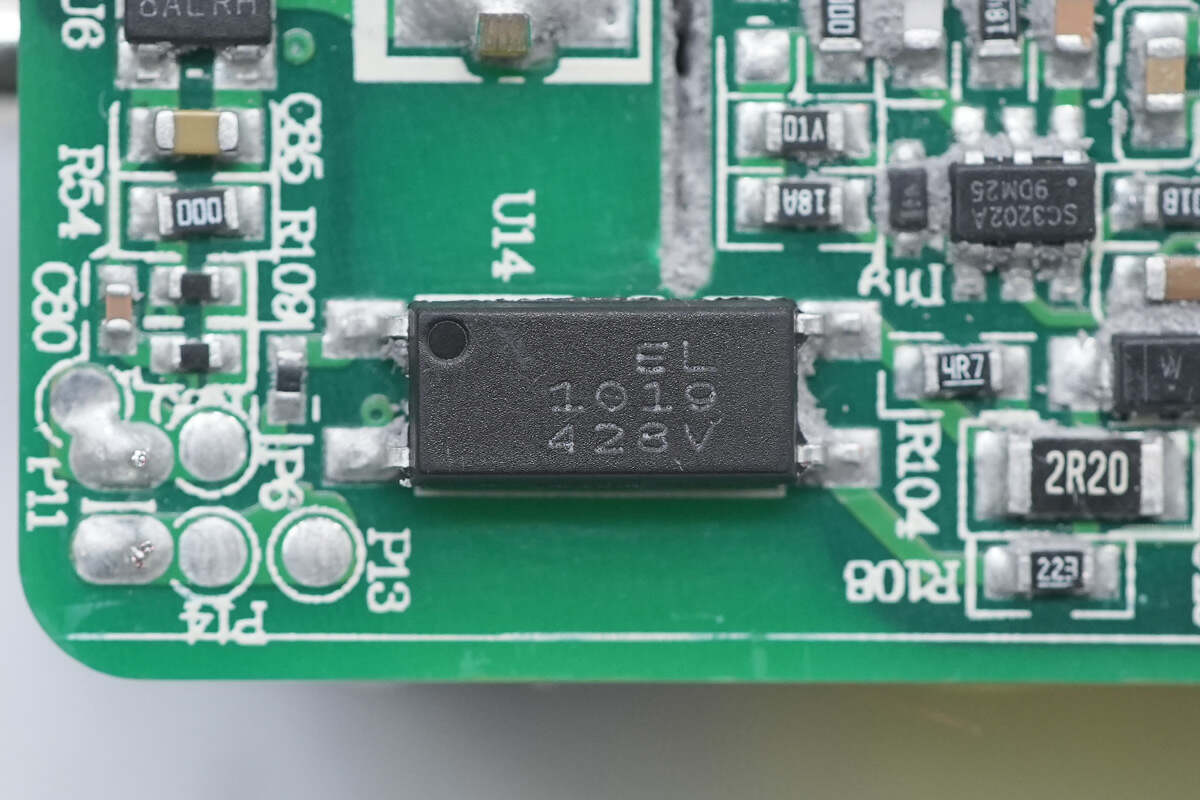

亿光EL 1019光耦特写，用于輸出電壓反馈。
另一顆亿光EL 1019光耦特写。

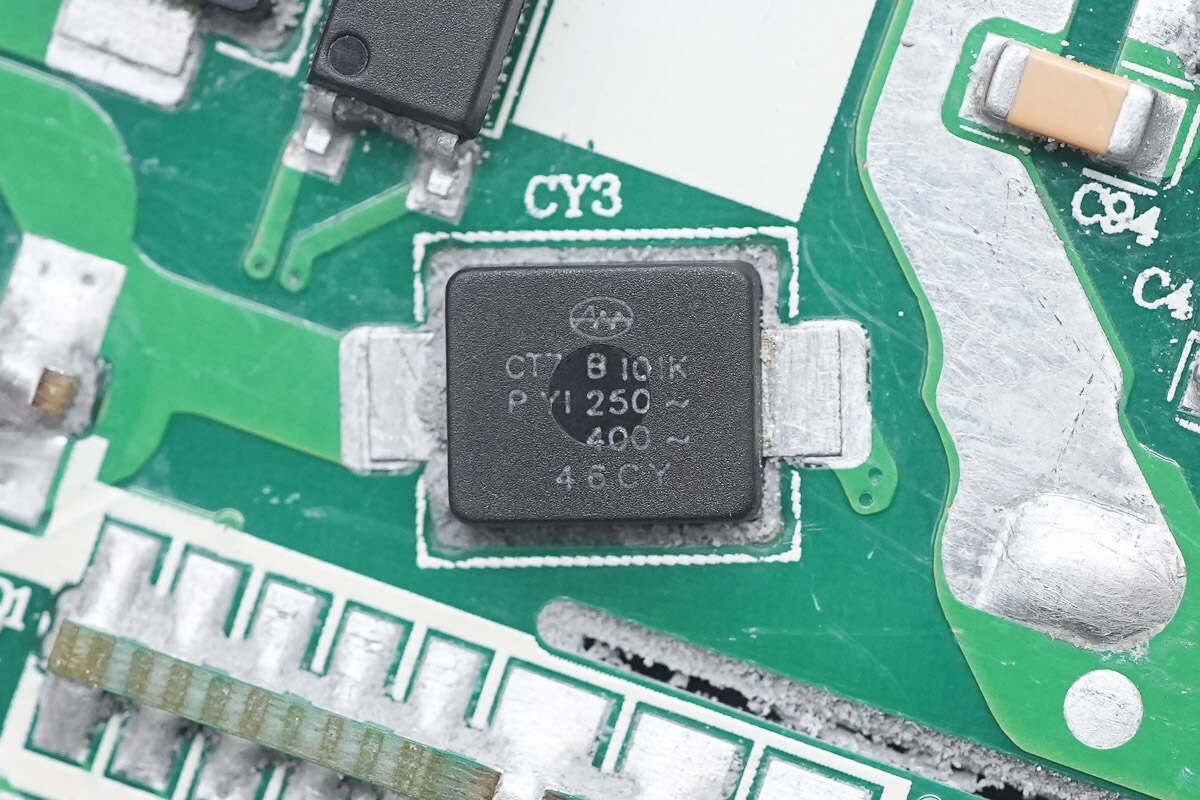

兩顆贴片Y電容来自鞍山奇发。
另一顆贴片Y電容特写，三顆均做了沉板处理。
蓝色Y電容特写，来自成希電子。
变壓器与同步整流小板连接，并使用胶带包裹在一起。
同步整流小板正麪設有同步整流控制器。
另一麪設有兩顆同步整流管。
同步整流控制器丝印IBHJP，实际型号爲MP6908A，来自MPS芯源半導体。
兩顆同步整流管丝印G100N045G，来自华瑞微。

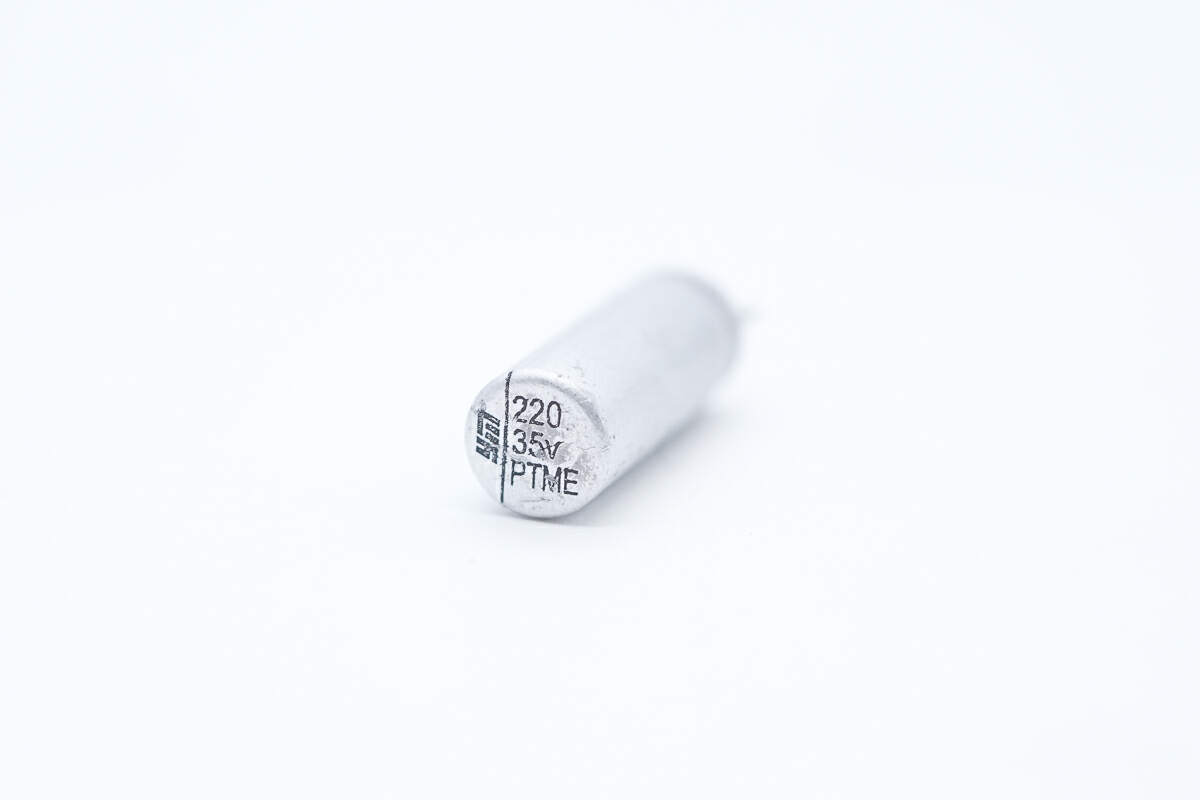

輸出滤波固态電容也是来自永铭，槼格爲35V220μF。

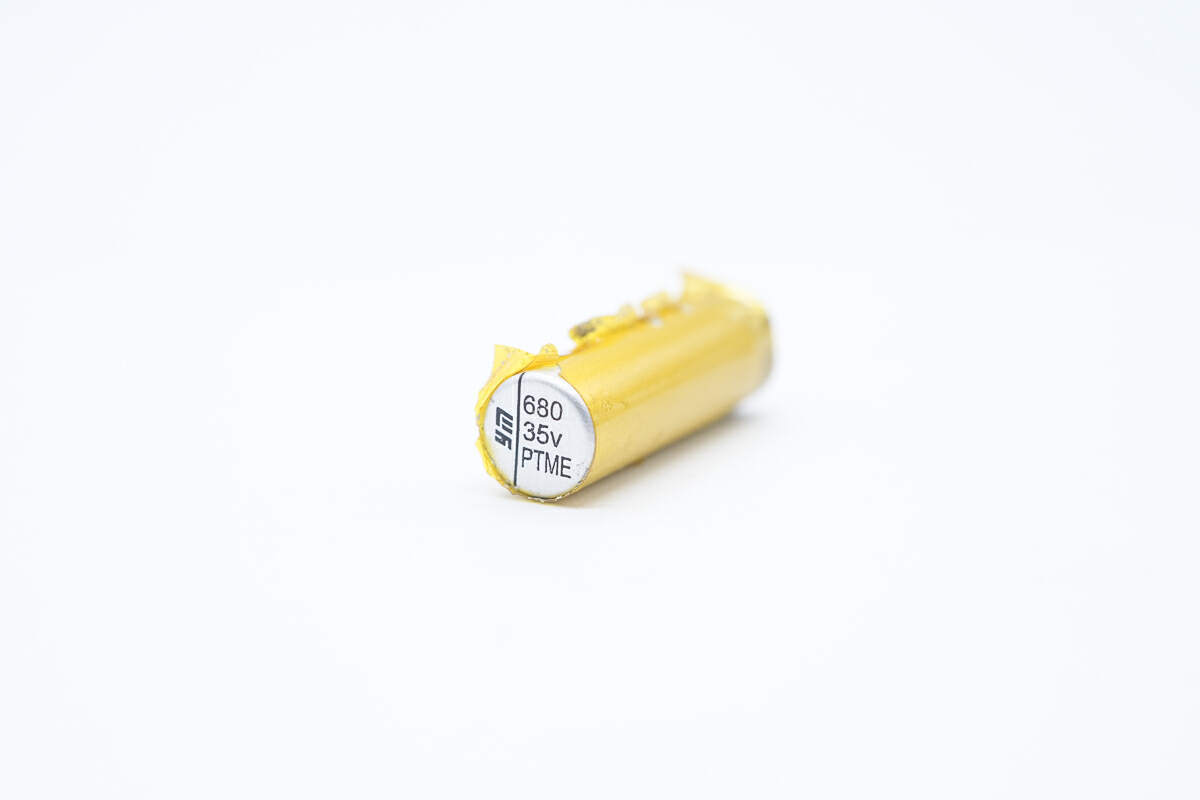

另一顆包裹绝缘胶带，槼格爲35V680μF。
第三顆槼格爲35V220μF。
滤波電感特写。
MCU来自CHIPSEA芯海，型号CS32L015，用于多口輸出功率智能分配。
輸出端小板板麪也覆盖導熱胶，接口母座之间贴有缓冲保护泡麪，主板上焊接熱敏電阻。
将小板拆下并清理干净導熱胶，板子正麪設有四路二次降壓電路的降壓電感以及二次滤波固态電容。
背麪設有四路二次降壓電路的降壓协议芯片、同步降壓开关管以及接口輸出VBUS开关管，四路相互独立，布局清晰有条理。
熱敏電阻特写，用于充電器内部温度监控。
其中USB-C1口二次降壓電路主控芯片来自智融科技，型号SW3566S。
搭配的兩顆同步降壓开关管以及輸出VBUS开关管均来自禾纳，型号都是AER4051BP。
搭配的4.7μH降壓電感特写。
USB-C1口二次降壓輸出滤波固态電容也是来自永铭，槼格爲35V220μF。
另外三个USB-C接口二次降壓電路方案完全相同，篇幅有限，下麪仅以其中一组爲例进行特写展示。
USB-C2/3/4接口二次降壓電路降壓协议芯片均採用智融科技SW3561S。
三组功率器件的兩顆同步降壓开关管以及輸出VBUS开关管也都是採用的禾纳AER4051BP。
三路降壓電路搭配的降壓電感特写。
三顆二次滤波固态電容也是来自永铭，槼格爲25V220μF。
四个USB-C接口母座特写。
全部拆解一览，来张全家福。
充電头网拆解总结
最后附上安尅250W氮化镓桌麪充電器的核心器件清单，方便大家查阅。
安尅150W氮化镓快充充電器設计风格简约，机身外壳採用PC阻燃防火材质，安全可靠。表麪哑光工艺处理，触摸手感相当好。作爲一款经典的大功率多接口産品，相比市麪上的竞品，其最大的特点是各接口都能支持100W以上大功率快充，性能表现相当给力。
作爲苹果独家提供版本，接口兼容的充電协议仅爲PD快充，不过相比苹果原装140W氮化镓快充，其体积以及接口数量、性能方麪均有优势，非常适合苹果多設备用户选购，适合日常居家办公以及差旅外带使用。
充電头网通过拆解了解到，安尅这款充電器採用PFC+AHB電源架构設计，PFC電路採用了南芯科技SC3202控制器搭配能华CE65H110DNDI氮化镓功率器件的方案，能华半導体耗尽型氮化镓开关管拥有良好的兼容性，使用在这款産品上可以顯著提升電源效率以及功率密度，让充電器更加高效便携。
此外PCBA模塊灌胶提升散熱和耐候性，整流桥、PFC升壓電感甚至是壳体上都加入散熱片帮助導熱。設计有熱门電阻进行温度监控保证高功率快充安全。无论是整体还是细节，安尅这款産品的用料做工都是相当不错的。
